YJ41W氧氣專用截止閥

產品概況

產品型號：YJ41W
公稱通徑：DN15~400mm
公稱壓力：PN1.6~4.0MPa
適用溫度：常溫
適用介質：氧氣
設計制造：GB12235-89
結構長度：GB12221-89
法蘭尺寸：B/G79-94
檢查和試驗：GB13927

YJ41W氧氣專用截止閥產品詳情

百鋼閥門集團生產銷售的YJ41W氧氣截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

1、氧氣截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到較大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。

YJ41W氧氣截止閥主要性能和使用范圍：

型號	公稱壓力	殼體試驗壓力Ps（Mpa）		氣密封試驗	適用溫度（℃）	適用介質
		水	氣
YJ41W-25P YJ41W-40P	2.5	3.8	2.5	2.5	常溫	氧氣

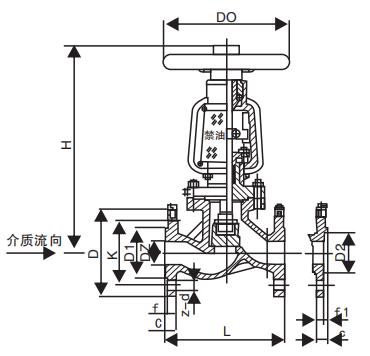

YJ41W 氧氣截止閥主要外形尺寸：

YJ41W-40P、YJ41W-40R														重量（kg）
公稱通徑 DN（mm）	尺寸（mm）
公稱通徑 DN（mm）	L	D	D1	D2	D6	b	f	fz	z-фd	Dz	i	H	D0
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YJ41W氧氣專用截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
