您當前位置: 產品中心襯氟閥門氣動襯氟隔膜閥

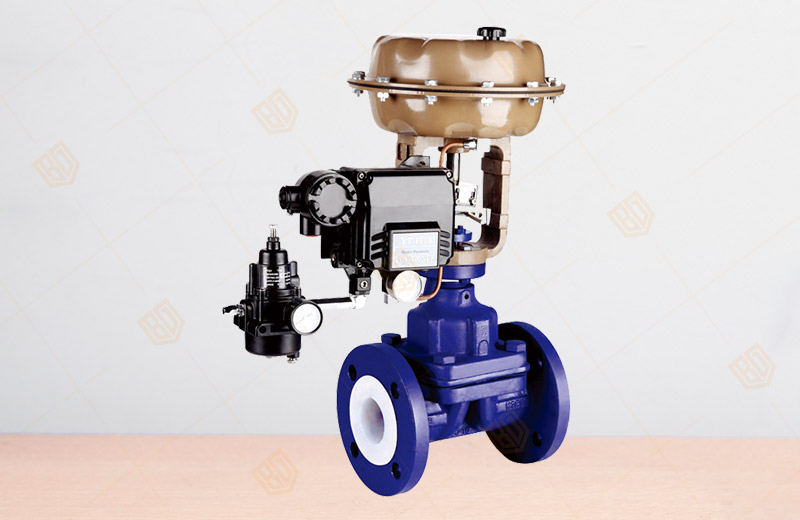

G641F46氣動襯氟隔膜閥

產品概況

產品型號：G641F46
公稱通徑：DN15~300mm
公稱壓力：PN0.6~2.5MPa
主要材質：灰鑄鐵、超低碳不銹鋼、碳鋼、不銹鋼
驅動方式：電動，氣動，手動
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

G641F46氣動襯氟隔膜閥產品詳情

一、G641F46氣動襯氟隔膜閥概述

百鋼閥門集團生產銷售的G641F46氣動襯氟隔膜閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。氣動襯氟隔膜閥由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，氣動襯氟隔膜閥廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。

二、G641F46氣動襯氟隔膜閥主要零件材料

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層	FEPF46、PFA（可溶性聚四氟乙稀）、PCTFE（F3）、PO（聚烯烴）
4	隔膜	FEPF46、PFA（可溶性聚四氟乙稀）、CR（氯丁橡膠）、EPDM（乙丙橡膠）
5	閥桿螺母	ZcuAl10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

三、G641F46氣動襯氟隔膜閥技術參數

公稱通徑DN（mm）	15	20	25	32	40	50	65		80	100	125	150	200	250
額定流量系數Kv	8	12	16	28	60	68	90		160	300	410	618	1200	2150
流量特性	近似快開特性
公稱壓力PN（MPa）	0.6、1.0、1.6、2.5
連接形式	法蘭連接：PN1.0按JB78標準
配用執行機構型號	ZHA、ZHB
有效面積Fece2	280			400				600			1000
行程Lmm	8	10		16		25			40		60
作用方式	氣關式；氣開式
彈簧壓力范圍（KPa）	標準20—100、可選用40—200、20—60、60—100
供氣壓力（MPa）	標準0.14 可選用0.24
氣源接頭	M16×1.5
固有可調比R	30：1
工作溫度	-30~+150℃

四、G641F46氣動襯氟隔膜閥主要外形尺寸

標準值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
DN(mm)	NPS(inch)
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G641F46氣動襯氟隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
