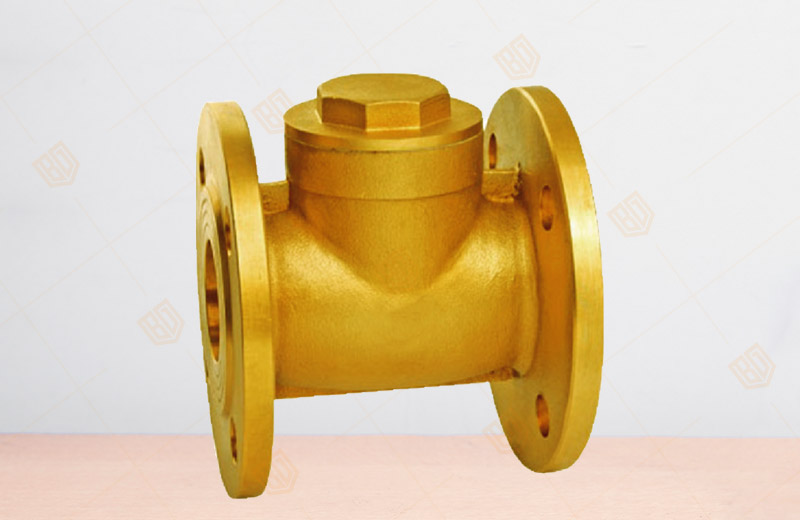

H44W-16臥式法蘭止回閥規格尺寸
| SIZE | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
| A | 105 | 121 | 136 | 146 | 164 | 182 | 216 | 311 | 353 |
| B | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| C | 61 | 67 | 71.5 | 85.5 | 94 | 108.5 | 124.5 | 160 | 198 |
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H44W-16臥式法蘭止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
