Q61F焊接鋼制球閥
產品概況
產品型號：Q61F
公稱通徑：DN15~250mm
公稱壓力：PN1.6~6.4Mpa、Class150~600LB
主要材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選。
適用溫度：-40℃~+220℃
連接方式：焊接，對焊
驅動方式：電動、手動、蝸輪驅動、齒輪驅動等
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
承插焊標準：GB12224、ANSIB16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
Q61F焊接鋼制球閥產品用途：
1）城市燃?xì)猓喝細廨敵龉艿馈⒅鞲删�及各支線供應管道等。
2）集中供熱：大型供熱設備輸出管線、主干線、支線。
3）熱交換機：管道及各回路啟閉。
4）鋼 鐵 廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。
5）各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

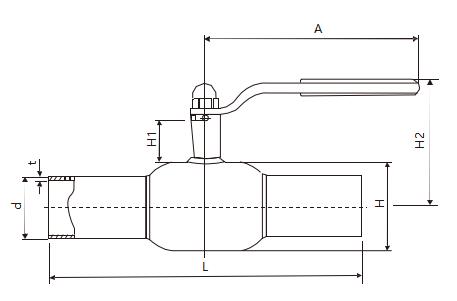

Q61F焊接鋼制球閥主要連接尺寸：
|
DN |
公稱直徑 Bore |
DH |
d |
t |
L |
H1 |
H2 |
A |
重量kg |
|
A/B |
|||||||||
|
50 |
40 |
89 |
60.3/57 |
4 |
300 |
35 |
135 |
180 |
4 |
|
65 |
50 |
108 |
76.1/76 |
4 |
300 |
35 |
144 |
275 |
5.2 |
|
80 |
65 |
133 |
88.9/89 |
5 |
300 |
44 |
154 |
275 |
6.3 |
|
100 |
80 |
159 |
114.6/108 |
5 |
325 |
50 |
193 |
365 |
11 |
|
125 |
100 |
193 |
139.7/133 |
5 |
325 |
42 |
218 |
365 |
16 |
|
150 |
125 |
219 |
168.3/159 |
6 |
350 |
83 |
343 |
650 |
24 |
|
200 |
150 |
273 |
219/219 |
7 |
400 |
84 |
345 |
800 |
39 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q61F焊接鋼制球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
