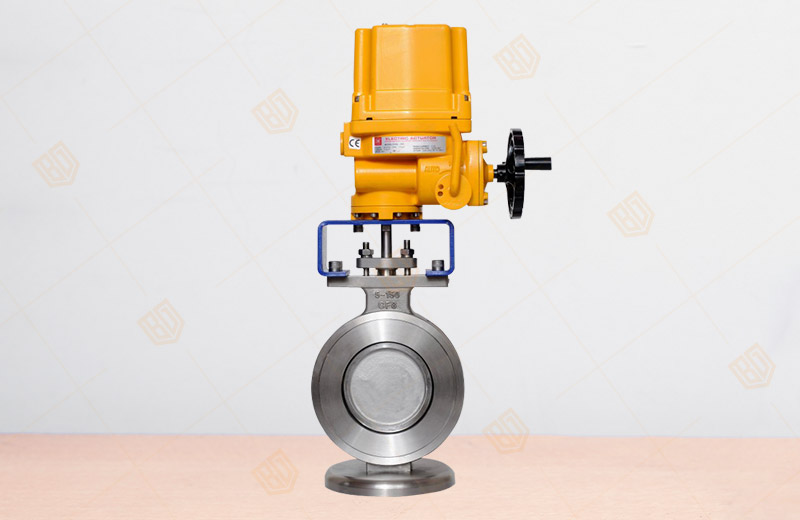

815系列、830系列電動高性能蝶閥

產品概況

產品型號：815系列、830系列
公稱通徑：NPS2-1/2"～60"，DN50-700mm
公稱壓力：Class150~900Lb
適用介質：水、蒸氣、油品、酸類腐蝕性等
適用溫度：-29～+260(碳鋼閥體)、-46～+260(不銹鋼閥體)
驅動方式：電動，氣動、手動
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

815系列、830系列電動高性能蝶閥產品詳情

閥門系列	設計形式	壓力級	規格(in)	適用溫度oC	殼體材料	采用標準
815W系列	對夾式	150級	2-1/2"～30"	-29～+260 (碳鋼閥體) -46～+260 (不銹鋼閥體)	WCB碳鋼 CF8M 蒙乃爾	API 609
815L系列	凸耳式	150級	2-1/2"～60"
830W系列	對夾式	300級	3"～24"
830L系列	凸耳式	300級	3"～36"
860W系列	對夾式	600級	3"～24"
860L系列	凸耳式	600級	3"～24"

815系列、830系列電動高性能蝶閥參數

電動執行器	普通開關型、無源觸點開關型電位計型帶電阻輸出電位計型帶4-20mA 調節型輸入輸出4-20mA
防爆電動執行器	EX dⅡBT4 EX d11 CT6 調節型、開關型
電壓	AC220V AC110V AC380 DC12V DC24V DC110V
公稱通徑	DN50-700mm
公稱壓力	150LB-900LB
適用溫度	PTFE:-30~+180℃ , 合金:-30~+420℃
連接方式	對夾式、凸耳式
閥體結構	二偏心、三偏心
閥體材質	WCB、304、316
閥板材質	304、316
閥座襯里	PTFE、合金
適用介質	蒸汽、水液，氯氣,氧氣,高真空,抗硫或腐蝕性,氣體等
電動閥門接線圖及工作原理

815系列、830系列電動高性能蝶閥 尺寸數據

DN	E	H2	H1	H	C	D	F	B1	B2	近似總重量kg
50	96	80	155	534	249	105	90	43.3	23.3	28
65	119	111	192	571	249	105	90	49	27	30
80	132	121	234	613	249	105	90	49	27	32
100	157	133	258	637	249	105	90	54	30	35
125	186	135	280	659	249	105	90	57	30	37
150	216	152	301	675	249	105	90	57	33	40
200	270	187	381	755	249	105	90	64	36	50
250	324	232	467	960	339	195	180	71	41	88
300	381	260	533	1026	339	195	180	81	48	105

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的815系列、830系列電動高性能蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
