您當前位置: 產品中心冶金閥門鑲銅鑄鐵圓閘門

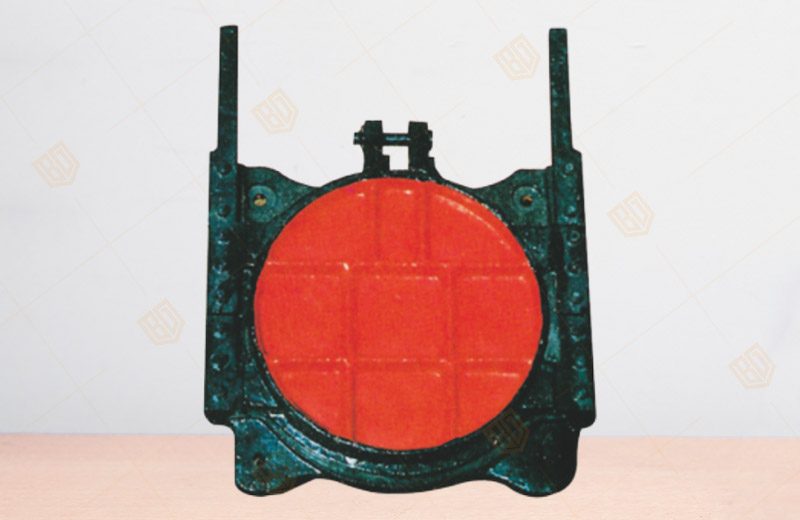

ZMY鑲銅鑄鐵圓閘門

產品概況

產品型號：ZMY
公稱通徑：DN300~1500mm
公稱壓力：≤0.1Mpa
工作環境：-20℃～120℃
工作介質：水與污水
主要材質：灰鑄鐵、球鐵、不銹鋼

ZMY鑲銅鑄鐵圓閘門產品詳情

一、ZMY鑲銅鑄鐵圓閘門產品概述：

百鋼閥門集團生產銷售的ZMY鑄鐵鑲銅圓閘門又名鑄鐵圓閘門，圓閘門，而進行改進的一種給排水及污水處理的理想設備。圓閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。

二、ZMY鑄鐵鑲銅圓閘門 結構特點：

ZMY鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。

三、ZMY鑄鐵鑲銅圓閘門主要零部件材質：

零部件名稱	材質	材質標準
閘板	灰鑄鐵、球鐵、不銹鋼	GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
門框	灰鑄鐵、球鐵、不銹鋼
導軌	灰鑄鐵、球鐵、不銹鋼
密封面	銅、橡膠	GB1176-87 或GB12225-89
楔塊	銅、橡膠	GB1176-87 或GB12225-89
傳動螺桿	不銹鋼	GB1220-84
吊塊螺母	鋁鐵青銅ZCuA110Fe3	GB1176-87
緊固件	0Cr17Ni12Mo2、0Cr18Ni9Ti	GB1220-84

四、ZMY鑄鐵鑲銅圓閘門外形連接尺寸：

型號	通徑DN	A	A1	B	B1	C	D1	E	H	b	φd	4-φd1
ZMY-300	300	407	300	150	75	200	320	44	562	20	16	4-φ22
ZMY-400	400	524	400	206	122	256	420	51	750	25	20	4-φ25
ZMY-500	500	644	500	236	135	312	520	60	870	25	20	4-φ25
ZMY-600	600	764	600	255	152	368	620	60	983	25	20	4-φ26
ZMY-700	700	884	700	280	158	430	724	74	1262	30	25	4-φ28
ZMY-800	800	984	800	280	158	478	824	74	1392	30	25	4-φ28
ZMY-900	900	1105	900	340	170	525	928	105	1750	30	25	4-φ32
ZMY-1000	1000	1205	1000	370	190	590	1030	110	1828	35	30	4-φ32
ZMY-1200	1200	1425	1200	405	220	695	1232	115	2182	35	30	4-φ32
ZMY-1500	1500	1766	1500	425	225	840	1536	115	2933	80	30	4-φ32

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZMY鑲銅鑄鐵圓閘門性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
